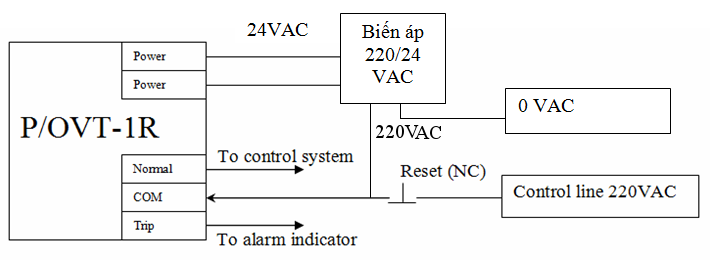

Một phương pháp lắp đặt điển hình.
Nguồn cấp được cấp trực tiếp từ một biến áp 24VAC. Công suất nhỏ khoảng 1A.
Chân COM được đấu nối vào chân điện áp 220VAC.
Chân Normal là chân có điện ra khi hệ thống bình thường
Chân Trip là chân có điện ra khi bị quá nhiệt, thường gắn với các đèn báo hiệu hoặc chuông.
Nút nhấn reset dạng tiếp điểm thường đóng, cho phép người dùng reset hệ thống bị quá nhiệt.
Quy trình xử lý lỗi khi có tín hiệu báo quá nhiệt:
Kiểm tra toàn bộ hệ thống, nguyên nhân gây ra quá nhiệt, các lỗi liên quan có thể xảy ra.
Ngắt nguồn bộ bảo vệ quá nhiệt sau đó cấp nguồn lại để thiết bị hoạt động trở lại.
